大傾角皮帶輸送機拖帶裝置怎樣設計

發布時間：2026-03-16 15:11:53作 者：瀏覽次數：次

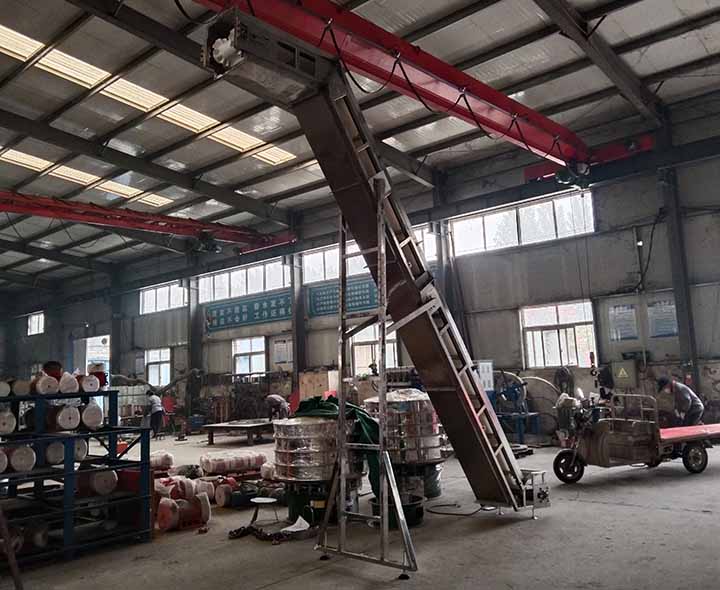

大傾角皮帶輸送機使用托帶裝置替代平行托輥。新型的托帶裝置由2個小托輥、尼龍彈性環形帶和支架組成。托帶裝置的底架起固定2個小托輥的作用，環形尼龍帶套在2個小托輥上，支架上設有張緊裝置，由此組成托帶裝置。該裝置分別安裝在擋邊膠帶的2條裙邊下起托撐回程段膠帶的作用。由于裙邊不直接接觸小托輥，而是與尼龍帶接觸，接觸面積大，克服了裙邊鑲嵌進托輥的現象。

大傾角皮帶輸送機的托帶裝置是無動力裝置，其尼龍帶運行是被動的，靠摩擦力作用，隨波狀擋邊帶的運動而運行，且能始終保持與裙邊接觸。我廠還開發了與托帶裝置配合使用的復式托帶輪。復式托帶輪的結構如圖3所示，由大導輪、小導輪、固定軸及軸承座組成。其中大導輪、小導輪可以分別單獨繞軸旋轉，能克服由于機尾左、右2邊張緊力不均勻造成的膠帶2邊伸展不同，引起的裙邊滑動現象。復式托帶輪固定軸兩端由軸承座固定。在膠帶運行時，托帶輪隨著轉動，減小膠帶因摩擦損壞，提高裙邊的使用壽命，同時也就延長了整條波狀擋邊帶的使用壽命。
